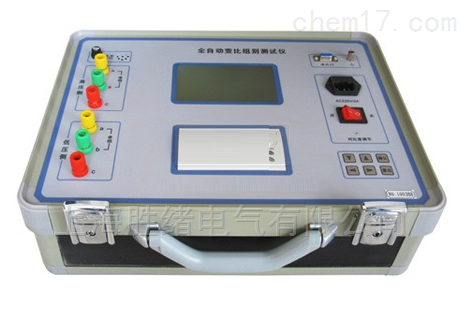

LCBZC-II全自动变压器变比组别测试仪

简要描述:

LCBZC-II全自动变压器变比组别测试仪是针对电力系统的三相变压器、特别是Z型绕组变压器和其它空载电流比较大的变压器设计的。

更新日期:2018-11-29

访问次数:162

LCBZC-II全自动变压器变比组别测试仪

一、概述
      在电力变压器的半成品、成品生产过程中,新安装的变压器投入运行之前以及根据电力部的预防性试验规程中,要求变压器进行匝数比或电压比测试。传统的变比电桥操作繁琐,读数不直观,且要进行必要的换算,测试时只能单相进行,工作效率低。本款变比测试仪克服了传统变比电桥测试的缺点。屏幕采用了大屏幕彩色液晶显示屏,中文菜单提示,操作简便直观,一次完成三相变比测试,测试速度快、准确度高、保护功能完善。
二、安全措施
1、使用本仪器前 要认真阅读本手册。
2、仪器的操作者应具备电气设备或仪器的使用常识。
3、仪器使用时应可靠接地。
4、AC220V±10%  50/60HZ±1HZ
5、仪器输出电压高,应注意安全,防止触电。
6、本仪器户内外均可使用,但应避免在雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等恶劣环境下使用。
7、仪表应避免剧烈振动。
8、对仪器的维修、护理和调整应由专业人员进行。
9、测试线夹的黄、绿、红、黑分别对应变压器的A、B、C、O,高、低压电缆不要接反。
10、单相测量时只使用黄色和黑色线夹,不要用错,不用的测试夹要悬空。

三、性能特点
大屏幕彩色液晶显示器测试量程宽,可达1~10000。
测试速度快,11秒钟完成三相测试。
可对CT、PT、CVT以及Z形联接变压器进行测试。
具有盲测变比、组别测试功能。
多种测量方式,更便于故障判断。
不掉电时钟和日期显示,数据存储480组,掉电数据不丢失。
 7仪器具有高、低压反接保护功能,变压器短路、匝间短路保护功能。
8热敏打印机打印功能,快速、无声。
9体积小、重量轻。


四、LCBZC-II全自动变压器变比组别测试仪技术指标

显示位数

5位

输出电压

AC160V

AC10V

量程

1-10000

1-200



准确度

<500

±0.2%



≤200





±0.3%



500-3000

±0.3%

>3000

±0.5%

小分辨率

0.0001

工作电源

AC220V±10%,50/60HZ±1HZ

测试数据存储

480组

工作温度

-20℃~40℃

相对湿度

≤80%,不结露

体积

长325mm×宽275mm×高140mm

净重

4.5Kg

总重

8.8 Kg
